코일 저장장치

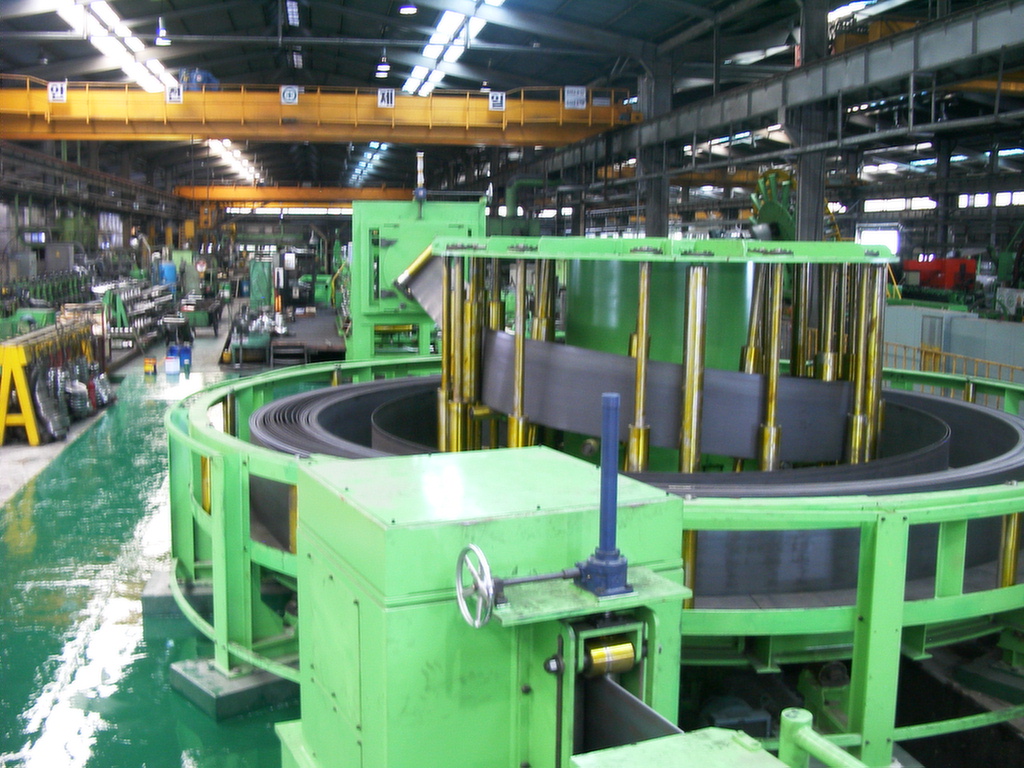

당사의 특허제품인 로터리루퍼는 그 동안 수입에만 의존하던 코일저장장치의 국산화에 획기적인 전기를 이루었습니다. 당사는 버티컬 타입의 코일저장장치 뿐 아니라 수평형 코일저장장치에 이르기까지 다양한 제품으로 국내외 수요에 대응하고 있습니다.
코일저장장치
- 버티컬 수직 타입
- 더블모터 타입 (Pinch & Drum Drive)
- 싱글모터 타입 (Drum Drive)
- 버티컬 경사 타입
- 수평 타입
- U- 턴 방식
- N- 방식
설비특징
- 버티컬 수직 타입
- 신규설비에 적합
- 소구경부터 중구경 파이프 조관기에 적합
- 고속라인에 적합
- 버티컬 경사 타입
- 기존설비에 증설 시 유리
- 소구경부터 중구경 파이프 조관기에 적합
- 고속라인에 적합
- 싱글모터 타입
- 두께 1 mm ~ 6 mm 코일 저장에 적합
- 구조 및 조작이 간편
- 유지 및 보수가 간편하고 저렴함
- 더블모터 타입
- 싱글모터 타입의 기능 이외에
- 두께 1 mm 이하와 6 mm 이상의 코일 저장에 유리
- ASD 부가기능
- 수평타입
- 대구경 조관기에 적합
- 후판 코일의 저장에 유리
- 코일의 저장이 대용량임
| STANDARD | W-80 | W-120 | W-160 | W-200 | W-240 | W-320 | W-360 | W-400 | W-530 |
|---|---|---|---|---|---|---|---|---|---|
| COIL WIDTH (mm) | 30 ~ 80 | 39 ~ 120 | 45 ~ 160 | 45 ~ 200 | 80 ~ 240 | 100 ~ 320 | 120 ~ 360 | 130 ~ 400 | 140 ~ 530 |
| COIL THICKNESS (mm) | 0.8~1.6 1.0~3.0 |
0.8~2.0 2.3~3.2 |
0.8~2.0 2.3~3.2 |
1.0~2.0 2.3~4.0 |
1.0~2.4 3.0~5.5 |
1.4~3.0 3.2~9.0 |
1.4~3.0 3.2~6.0 |
1.4~3.0 3.2~6.0 |
1.4~3.0 3.2~6.0 |
| PINCH SPEED (m/min) | 250 | 250 | 250 | 240 | 260 | 250 | 160 | 160 | 160 |
| MILL SPEED (m/min) | 100 | 100 | 100 | 100 | 100 | 100 | 80 | 80 | 80 |
| STORE LONGTH PER 1 DRUM RORATION (m) |
7.7 | 11 | 11.6 | 16 | 16 | 14 | 18 | 21.5 | 21.5 |
